Exaustão industrial para cozinhas profissionais: componentes e como projetar

O que é exaustão industrial?

Exaustão industrial é o processo de captar e remover do ambiente o ar contaminado por fumaça, vapores, partículas, calor, gordura ou odores gerados durante uma atividade produtiva.

Em uma cozinha profissional, essa captação deve acontecer o mais próximo possível da fonte de geração, normalmente por meio de uma coifa instalada sobre fogões, chapas, fritadeiras, fornos e outros equipamentos de cocção.

O ar captado passa pelos filtros da coifa, percorre os dutos e é movimentado por um exaustor até a área externa.

Diferentemente da ventilação geral do ambiente, a exaustão localizada atua diretamente sobre a fonte de emissão. Isso reduz a dispersão de gordura, fumaça e calor pelo restante da cozinha.

Como funciona um sistema de exaustão industrial para cozinha?

Um sistema de exaustão industrial para cozinha funciona como um conjunto integrado:

1. A coifa capta os contaminantes produzidos na cocção.

2. Os filtros retêm parte da gordura transportada pelo ar.

3. Os dutos conduzem o fluxo captado.

4. O exaustor fornece a energia necessária para movimentar o ar.

5. O terminal de descarga libera o ar no ambiente externo.

6. A reposição de ar equilibra o volume retirado da cozinha.

Quando um desses componentes é escolhido ou instalado de forma inadequada, todo o sistema pode perder eficiência.

Uma coifa corretamente dimensionada, por exemplo, pode apresentar baixo desempenho quando conectada a um duto muito estreito, com excesso de curvas ou a um exaustor incompatível com a perda de carga da instalação.

Por isso, o projeto deve considerar o sistema completo, e não cada equipamento isoladamente.

Quais são os componentes da exaustão industrial?

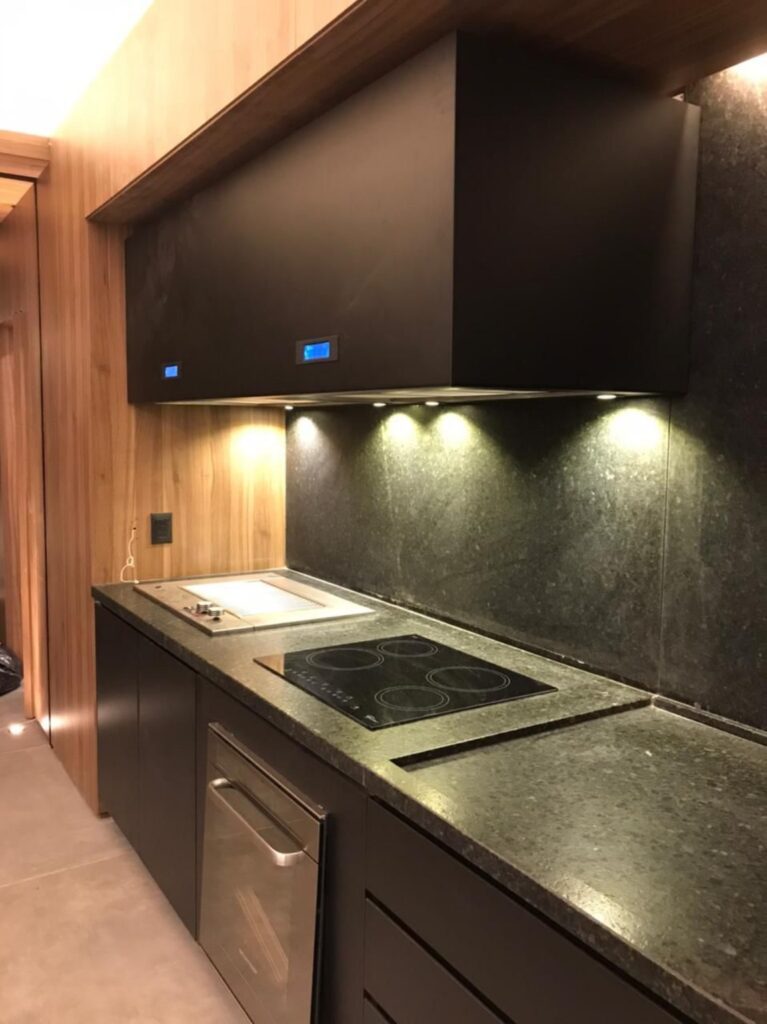

Coifa industrial

A coifa é responsável por receber e conter a fumaça, os vapores, a gordura e o calor que sobem dos equipamentos de cocção.

Seu formato e suas dimensões devem ser definidos de acordo com:

• tipo e tamanho dos equipamentos;

• posição dos equipamentos na cozinha;

• intensidade da cocção;

• instalação junto à parede ou no centro do ambiente;

• altura disponível;

• interferências arquitetônicas;

• condições de entrada de ar.

A área de captação precisa ultrapassar adequadamente a área ocupada pelos equipamentos. Uma coifa muito pequena permite que parte dos contaminantes escape pelas laterais.

A altura de instalação também influencia o resultado. Quando a coifa fica excessivamente alta, a fumaça tem mais espaço para se dispersar antes de alcançar a zona de captação.

Filtros

Os filtros ajudam a reter partículas de gordura antes que o ar entre nos dutos.

Essa retenção contribui para reduzir o acúmulo de resíduos no interior do sistema, mas não elimina a necessidade de limpeza periódica da coifa, dos filtros e da rede de exaustão.

Os filtros devem ser:

• apropriados para a aplicação;

• removíveis para higienização;

• instalados de maneira uniforme;

• acessíveis para manutenção;

• compatíveis com a vazão do sistema.

Filtros saturados aumentam a resistência à passagem do ar e podem reduzir sensivelmente o desempenho da exaustão.

Dutos de exaustão

Os dutos transportam o ar captado pela coifa até o ponto de descarga.

Seu dimensionamento deve considerar a vazão necessária, a velocidade do ar, o comprimento do percurso, o número de curvas e a resistência causada pelos demais componentes.

Sempre que possível, o projeto deve utilizar:

• percursos curtos e diretos;

• poucas mudanças de direção;

• curvas suaves;

• seção compatível com a vazão;

• conexões bem vedadas;

• acessos para inspeção e limpeza.

Reduções bruscas, curvas excessivas e dutos subdimensionados aumentam a perda de carga. Como consequência, o exaustor precisa trabalhar sob maior resistência e pode entregar uma vazão real inferior à esperada.

Exaustor industrial

O exaustor é o equipamento responsável por movimentar o ar através da coifa, dos filtros e dos dutos.

Sua escolha não deve ser feita somente pela potência do motor ou pela vazão máxima informada pelo fabricante. É necessário avaliar a capacidade do equipamento de entregar a vazão necessária diante da resistência total do sistema.

Essa resistência é chamada de perda de carga e pode ser provocada por:

• filtros;

• comprimento dos dutos;

• curvas e derivações;

• mudanças de seção;

• grelhas e registros;

• terminal de descarga;

• acúmulo de gordura e sujeira.

Dois exaustores com vazões nominais parecidas podem apresentar resultados diferentes quando submetidos às condições reais da instalação.

Sistema de reposição de ar

Todo o ar retirado da cozinha precisa ser substituído.

Quando o sistema remove um grande volume de ar sem reposição adequada, o ambiente pode ficar com pressão excessivamente negativa. Isso dificulta a entrada de ar na coifa e pode prejudicar o funcionamento do próprio sistema.

A falta de reposição de ar também pode causar:

• correntes de ar em portas e janelas;

• dificuldade para abrir portas;

• entrada de ar por locais indesejados;

• desconforto térmico;

• perda de eficiência da climatização;

• alteração no comportamento das chamas;

• escape de fumaça para o ambiente.

A reposição precisa ser planejada para fornecer ar sem criar correntes que afastem a fumaça da área de captação.

Ponto de descarga

O ar captado precisa ser conduzido para uma área externa adequada.

A posição da descarga deve evitar que fumaça, gordura e odores retornem ao imóvel ou atinjam locais sensíveis, como janelas, entradas de ar, áreas de circulação e imóveis vizinhos.

A definição desse ponto depende das características da edificação, do entorno e das exigências aplicáveis ao estabelecimento.

Como projetar uma exaustão industrial eficiente?

1. Levantamento dos equipamentos de cocção

O primeiro passo é identificar todos os equipamentos que ficarão sob a coifa.

Devem ser registrados:

• largura, profundidade e altura;

• posição de cada equipamento;

• fonte de energia;

• intensidade de utilização;

• tipo de cocção realizada;

• quantidade de calor, vapor e gordura gerada.

Uma fritadeira, uma chapa, um fogão e um forno não produzem a mesma carga térmica nem o mesmo tipo de emissão. O projeto precisa refletir essas diferenças.

Também é importante considerar futuras alterações no leiaute. A inclusão posterior de um equipamento pode tornar a coifa ou a vazão insuficiente.

2. Definição do tipo de coifa

A configuração da cozinha determina o modelo mais adequado.

Nas instalações junto à parede, a própria parede ajuda a limitar a dispersão. Em ilhas centrais, a coifa fica exposta a correntes de ar por todos os lados e normalmente exige uma análise mais criteriosa da área de captação.

Também podem ser necessárias soluções especiais para:

• fornos;

• chapas;

• fritadeiras;

• áreas de lavagem;

• equipamentos de grande porte;

• cozinhas com pé-direito elevado;

• espaços com limitações de dutos.

A coifa precisa ser projetada para a aplicação real, e não escolhida somente pela aparência ou pelas medidas externas.

3. Dimensionamento da vazão

A vazão representa o volume de ar movimentado pelo sistema durante determinado período.

Em cozinhas profissionais, seu cálculo não deve considerar apenas o volume total do ambiente. O principal objetivo é criar velocidade de captura suficiente para impedir que fumaça, gordura, calor e vapores escapem da coifa.

Entre os fatores que influenciam a vazão estão:

• dimensões e formato da coifa;

• equipamentos instalados;

• carga térmica;

• posição da coifa;

• altura de instalação;

• correntes de ar;

• quantidade de filtros;

• configuração dos dutos;

• reposição de ar.

Escolher uma vazão muito baixa compromete a captura. Entretanto, simplesmente instalar o maior exaustor possível também não garante um bom resultado.

Uma vazão excessiva pode aumentar ruído, consumo de energia, velocidade nos dutos e necessidade de reposição de ar. O objetivo deve ser alcançar o equilíbrio técnico do conjunto.

4. Traçado da rede de dutos

O percurso dos dutos deve ser planejado antes da execução de forros, fechamentos e outras etapas da obra.

É necessário verificar:

• espaço disponível;

• interferências estruturais;

• posição de vigas;

• passagem por lajes;

• distância até a descarga;

• quantidade de curvas;

• acesso para manutenção;

• local de instalação do exaustor;

• impacto visual e acústico.

Resolver o caminho do duto apenas no final da obra costuma gerar desvios, reduções e curvas que prejudicam a exaustão.

5. Cálculo da perda de carga

Cada elemento do sistema oferece resistência à movimentação do ar.

O cálculo da perda de carga permite selecionar um exaustor capaz de fornecer a vazão de projeto mesmo depois de consideradas todas essas resistências.

Sem essa análise, é possível instalar um equipamento com uma vazão nominal aparentemente suficiente, mas que trabalha muito abaixo desse valor quando conectado à rede.

É por isso que o dimensionamento da exaustão industrial precisa relacionar vazão e pressão, e não apenas observar um número isolado no catálogo.

6. Planejamento da reposição de ar

A entrada de ar precisa acompanhar a retirada promovida pelo sistema de exaustão.

Essa reposição pode acontecer de forma natural ou mecânica, dependendo do tamanho e das características da cozinha.

O ponto de entrada deve ser escolhido cuidadosamente. Uma corrente direcionada contra a coifa pode empurrar a fumaça para fora da área de captação.

O ideal é distribuir o ar de maneira controlada, preservando o conforto dos profissionais e o funcionamento dos equipamentos.

7. Controle de ruído e vibração

O ruído de uma exaustão industrial pode ter diferentes origens:

• rotação do exaustor;

• velocidade elevada do ar;

• turbulência nas curvas;

• vibração transmitida à estrutura;

• dutos subdimensionados;

• fixações inadequadas;

• falta de manutenção.

O projeto pode prever posicionamento estratégico do exaustor, suportes apropriados, conexões flexíveis e velocidades compatíveis nos dutos.

Embora nenhum sistema mecânico seja completamente silencioso, um projeto equilibrado ajuda a reduzir desconfortos desnecessários.

Por que o exaustor mais potente nem sempre é a melhor solução?

Um erro frequente é tentar corrigir falhas de projeto instalando um motor ou exaustor maior.

Quando o problema está na geometria da coifa, na falta de reposição de ar ou no traçado dos dutos, aumentar a potência pode não resolver o escape de fumaça.

Além disso, o equipamento superdimensionado pode provocar:

• ruído elevado;

• maior consumo de energia;

• vibrações;

• velocidade excessiva nos dutos;

• pressão negativa na cozinha;

• interferência nas chamas;

• necessidade maior de reposição de ar.

O desempenho precisa ser obtido pelo equilíbrio entre captação, vazão, pressão e condução do ar.

Qual material utilizar na coifa industrial?

O material precisa oferecer resistência, durabilidade e facilidade de higienização.

O aço inoxidável é amplamente utilizado em cozinhas profissionais por apresentar superfície adequada à limpeza e boa resistência nas condições típicas desse ambiente.

A Coifatec trabalha com aço inox 304, material indicado para projetos que exigem acabamento, higiene e durabilidade.

Além do tipo de aço, a qualidade final depende de fatores como:

• espessura utilizada;

• acabamento;

• qualidade das soldas;

• reforços estruturais;

• encaixe dos filtros;

• ausência de pontos que acumulem resíduos;

• facilidade de acesso para limpeza.

Uma coifa industrial não deve ser avaliada apenas pela aparência externa. Sua construção precisa facilitar a rotina de operação e manutenção.

Manutenção da exaustão industrial

A manutenção é indispensável para preservar o desempenho e a segurança do sistema.

Com o uso, gordura e outros resíduos podem se acumular nos filtros, no interior da coifa, nos dutos e no exaustor. Esse acúmulo aumenta a resistência à passagem do ar e reduz a vazão efetiva.

A rotina deve incluir:

• limpeza frequente dos filtros;

• higienização da coifa;

• inspeção dos dutos;

• verificação do exaustor;

• avaliação de ruídos e vibrações;

• conferência das fixações;

• limpeza do terminal de descarga;

• análise de alterações no desempenho.

A frequência deve ser definida conforme o volume de produção, o tipo de alimento preparado e a quantidade de gordura gerada.

Se o sistema passou a apresentar mais fumaça no ambiente, ruído diferente ou perda de capacidade de captura, é importante investigar a causa antes que o problema se agrave.

Principais erros em projetos de exaustão industrial

Escolher a coifa somente pela largura do fogão

As dimensões do equipamento são apenas uma parte do projeto. Também precisam ser considerados o tipo de cocção, a posição da coifa, sua altura e as correntes de ar presentes no ambiente.

Utilizar dutos estreitos

Dutos subdimensionados aumentam a velocidade, o ruído e a resistência do sistema. Isso pode reduzir a vazão entregue pelo exaustor.

Criar um percurso com muitas curvas

Cada curva representa uma resistência adicional. Percursos complexos exigem mais pressão e dificultam a limpeza.

Ignorar a entrada de ar

Sem reposição adequada, o sistema pode retirar menos ar do que deveria e criar pressão negativa excessiva na cozinha.

Instalar a coifa muito alta

Quanto maior a distância em relação aos equipamentos, maior a possibilidade de dispersão da fumaça antes da captura.

Não prever acessos para limpeza

Filtros, dutos e componentes inacessíveis dificultam a manutenção e favorecem o acúmulo de gordura.

Comprar os componentes separadamente

Selecionar coifa, duto e exaustor sem considerar a integração entre eles pode resultar em um conjunto incompatível.

Coifa industrial e exaustão industrial são a mesma coisa?

Não. A coifa industrial é um dos componentes do sistema de exaustão.

O sistema completo pode incluir:

• coifa;

• filtros;

• dutos;

• exaustor;

• registros e conexões;

• reposição de ar;

• terminal de descarga;

• elementos de controle e manutenção.

Essa diferença é importante porque trocar somente a coifa não resolve necessariamente um problema provocado pelo duto, pelo exaustor ou pela ausência de reposição de ar.

Quando escolher uma solução sob medida?

A solução sob medida é especialmente recomendada quando a cozinha possui:

• vários equipamentos de cocção;

• equipamentos com dimensões especiais;

• ilha central;

• limitações arquitetônicas;

• percurso complexo de dutos;

• alta intensidade de produção;

• exigências específicas de acabamento;

• necessidade de integração com o projeto do ambiente.

O desenvolvimento personalizado permite adaptar medidas, filtros, formato, acabamento, posição das saídas e demais características às condições reais da cozinha.

Também reduz a necessidade de improvisações durante a instalação.

Perguntas frequentes sobre exaustão industrial

Como saber se a exaustão industrial está fraca?

Escape frequente de fumaça, acúmulo de gordura fora da área da coifa, calor excessivo e perda aparente de sucção podem indicar baixo desempenho.

A causa pode estar nos filtros saturados, nos dutos, no exaustor, na entrada de ar ou no próprio dimensionamento da coifa.

É possível dimensionar o sistema apenas pelo tamanho da cozinha?

Não é o método mais adequado para uma cozinha profissional. O projeto precisa considerar principalmente as fontes de emissão, os equipamentos, a coifa, a carga de cocção e a rede de dutos.

Quanto maior a vazão, melhor será a exaustão?

Não necessariamente. A vazão precisa ser suficiente para a captura, mas deve ser compatível com os dutos, o exaustor e a reposição de ar. Um sistema excessivamente dimensionado pode gerar novos problemas.

A exaustão industrial elimina completamente os odores?

Um sistema corretamente projetado ajuda a controlar e direcionar os odores, mas o resultado depende do processo de cocção, dos filtros, da manutenção, da descarga e das condições do ambiente. Não é adequado prometer eliminação absoluta em qualquer situação.

Com que frequência os filtros devem ser limpos?

A frequência depende do uso e da quantidade de gordura gerada. Cozinhas de alta produção exigem intervalos mais curtos. Os filtros devem ser inspecionados regularmente e limpos antes de ficarem saturados.

É possível usar uma coifa residencial em uma cozinha profissional?

Em geral, cozinhas profissionais possuem cargas de cocção, jornadas de trabalho e necessidades de manutenção diferentes das residenciais. O correto é utilizar uma solução dimensionada para a aplicação real.

Projeto integrado é o caminho para uma exaustão eficiente

Uma exaustão industrial eficiente não depende de um único equipamento. Ela é resultado da compatibilidade entre a coifa, os filtros, os dutos, o exaustor, a reposição de ar e o ponto de descarga.

Quando esses elementos são avaliados em conjunto, o sistema oferece melhores condições de captura, manutenção e funcionamento para a cozinha profissional.

A Coifatec desenvolve coifas e soluções de exaustão sob medida em aço inox 304, considerando as dimensões dos equipamentos, o leiaute da cozinha e as características do projeto.

Entre em contato com a equipe da Coifatec e envie as medidas, imagens, planta do ambiente e informações sobre os equipamentos de cocção. Assim, é possível avaliar a solução mais adequada para sua cozinha profissional.
